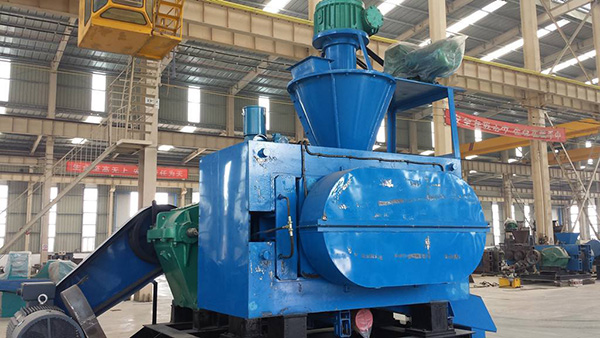

生石灰压球机

发布时间:2022-03-11人气:203

  介绍


  生石灰是一种非常难以压制的粉状物料,按照传统的经验,在不添加粘合剂的情况下,很难确保采用压球机设备压制一次成型。一种新型的机型- 生石灰压球机,这是一种高压粉料压球机,将出窑粉料压制成球块,供冶炼方面使用,有很多钢铁厂已经在采用这种生石灰块成品,出窑的生石灰要先经过筛选,将粒度小于3MM一下的进入压球机压制加工。经过检测机构检测,使用我公司的生石灰压球机设备压出的生石灰球体,密度可以达到1.9-2.2g/cm3。另外,生石灰压球机配套设备有输送机、给料机、粉碎机等,用户可根据需要自行选择。生石灰干粉压球机,将出窑石灰经过筛选,小于3mm的粉料进入高压粉料压球机压球,球块规格为35mm*25mm*15mm(长*宽*厚),也可按照需方要求定制,获得球块体积密度1.9-2.2g/cm3,坠落强度和块状石灰相当。压球后经过筛选,合格球块进入成品仓供冶炼使用。

  工作原理

  生石灰压球机主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被 压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。


  生石灰压球机液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

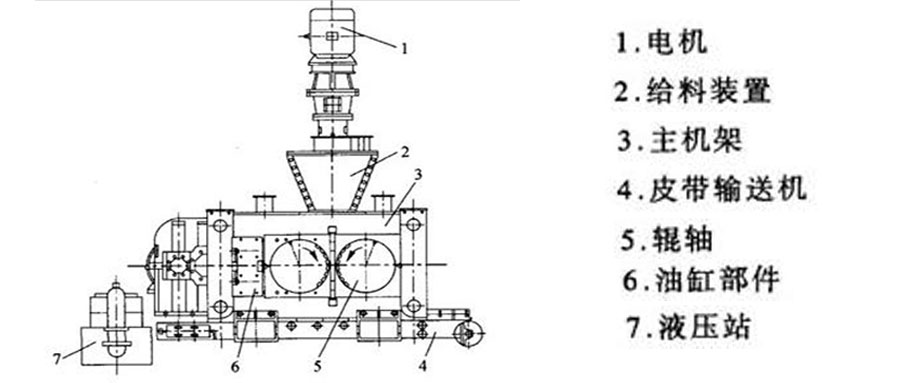

  构造组成

  1、石灰粉压球机给料部分,主要是实现定量给料来保证物料均匀进入对辊间。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。

  2、石灰粉压球机传动部分,主传动系统为:电动机--三角形带---减速机---开式齿轮---轧辊。主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。 <

  3、石灰粉压球机成型部分,主要指主机部分,核心部分是轧辊。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

  技术参数

型号性能

TD-360TD-400TD-500TD-650TD-750TD-850TD-1250说明
产量小时4t/h8t/h11t/h18t/h25t/h35t/h70t/h
年产1万t    2万t3万t5万t7万t10万t   20万t
轧辊宽度250mm280mm300mm336mm400mm500mm650mm(65Mn)
轧辊直径360mm400mm500mm650mm750mm850mm1250mm
功率7.5kw11-15kw18.5-22kw20-30kw45kw75kw130kw根据物料
主轴转速18转/分15转/分13转/分13转/分13转/分10转/分 10转/分
减速器ZQ350ZQ400ZQ500ZQ650ZQ750ZQ850ZQ1250标准配置
ZQ400ZQ500ZQ650ZQ750


加强配置
压力形式斜铁恒压斜铁恒压斜铁恒压斜铁恒压斜铁恒压斜铁恒压斜铁恒压任选一种
轴座拉杆轴座拉杆轴座拉杆液压式液压式液压式液压式
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
压辊材质65Mn65Mn65Mn65Mn65Mn65Mn65Mn铸造任选一种


9cr2mn9cr2mn9cr2mn9cr2mn9cr2mn锻造
合金钢合金钢合金钢合金钢合金钢合金钢合金钢压铸
结构形式双轴单压式双轴单压式双轴单压式双轴单压式双轴单压式双轴单压式双轴单压式任选一种
四轴双压式四轴双压式四轴双压式四轴双压式四轴双压式四轴双压式四轴双压式
主轴轴承319*4319*42097724*42097732*42097732*42097734*42097744*4
主轴ф95mmф110mmф135mmф165mmф165mmф180mmф225mm
45#钢45#钢锻件锻件锻件锻件锻件调质
球形尺寸用户自定用户自定用户自定用户自定用户自定用户自定用户自定常用
30-60mm
